Elektronikk Lodding kit

Red Monkey — Full DIY

Loddekit for barn og unge (og kanskje en og annen voksen)

Hans Jørgen Grimstad
29. oktober 2024
Middels 📋 Tutorial
Red Monkey

1 🔧 Forberedelse og utstyr

Nødvendig utstyr før du begynner:

  1. Loddebolt og loddetinn
  2. Liten avbitertang (“side cutter”)
  3. Stjerneskrujern
  4. Batterier (4.5V til 15V)

💡 Hvordan lodde

Loddebolten må være oppvarmet til korrekt temperatur før man begynner. Hvis dere har en loddebolt med temperaturkontroll, så still temperaturen på 370 grader. Dette er langt over smeltetemperaturen til loddetinnet, men det gjør at den nødvendige berøringstiden blir mye kortere.

⚠️

Spissen på loddebolten må berøre både pinnen på komponenten og kobberet på kretskortet samtidig.

Hold spissen inntil, mens man forsiktig fører loddetinnet bort til de to varme delene. Når begge er varme nok, så flyter tinnet som en film, som drar seg over både kobber på kretskortet og pinnen som skal loddes fast.

💡 Holde loddebolten ren

Ta en titt på spissen på loddebolten. Hvis den er svart, så vil urenhetene skape en barriere for varmen, det blir da nærmest umulig å lodde.

Loddebolten blir møkkete hver gang man lodder. Derfor er det viktig at man drar spissen på loddebolten over en fuktig loddesvamp, eller dytter den gjennom loddeull i messing etter hver lodding.

Hvis hverken loddeull eller loddesvamp hjelper, så finnes det noe som heter “Tip Activator”. Dette er en miks av loddetinn og kjemikalier som fjerner oksideringen på en skitten loddebolt.

2 🔧 Monter motstandene R3, R4, R6, R7

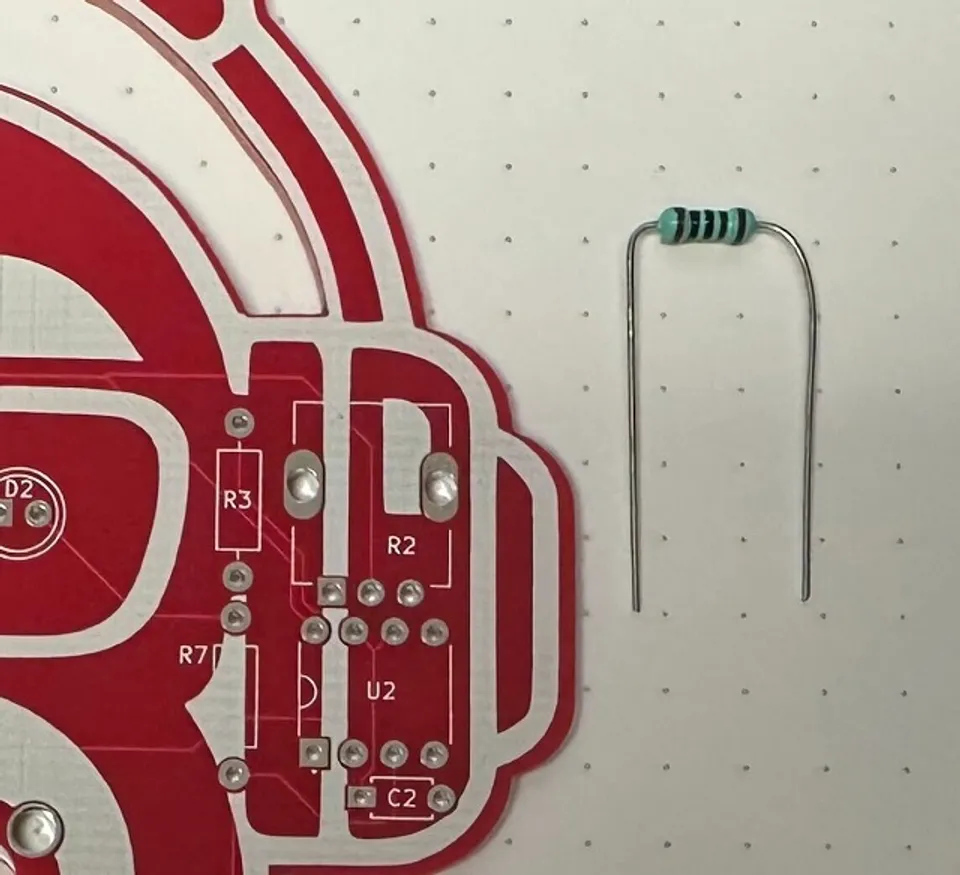

Plassering av motstander
Plassering av motstander

Bøy ledningene på motstandene litt og stikk begge endene ned i hvert sitt hull på kretskortet samtidig.

Det er tekst på kretskortet som viser hvor de skal sitte. Det har ingenting å si hvilken vei disse monteres.

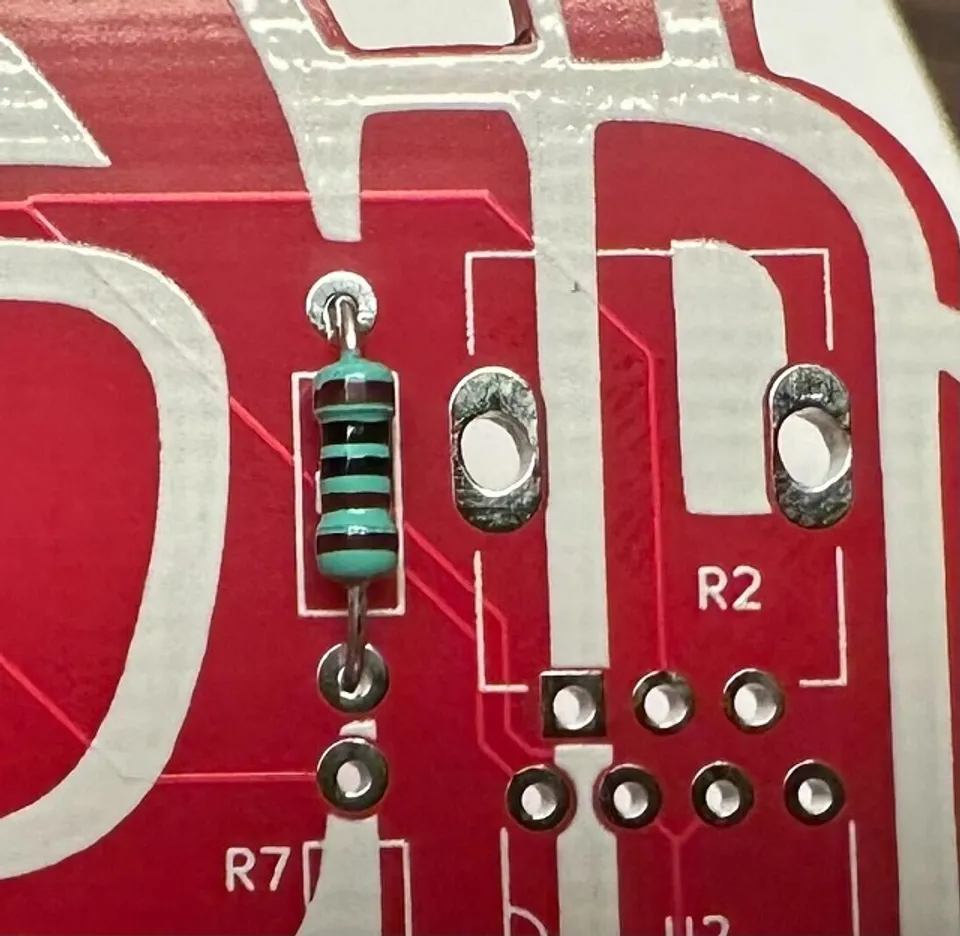

Motstander plassert
Motstander plassert

3 🔧 Lodd fast motstandene

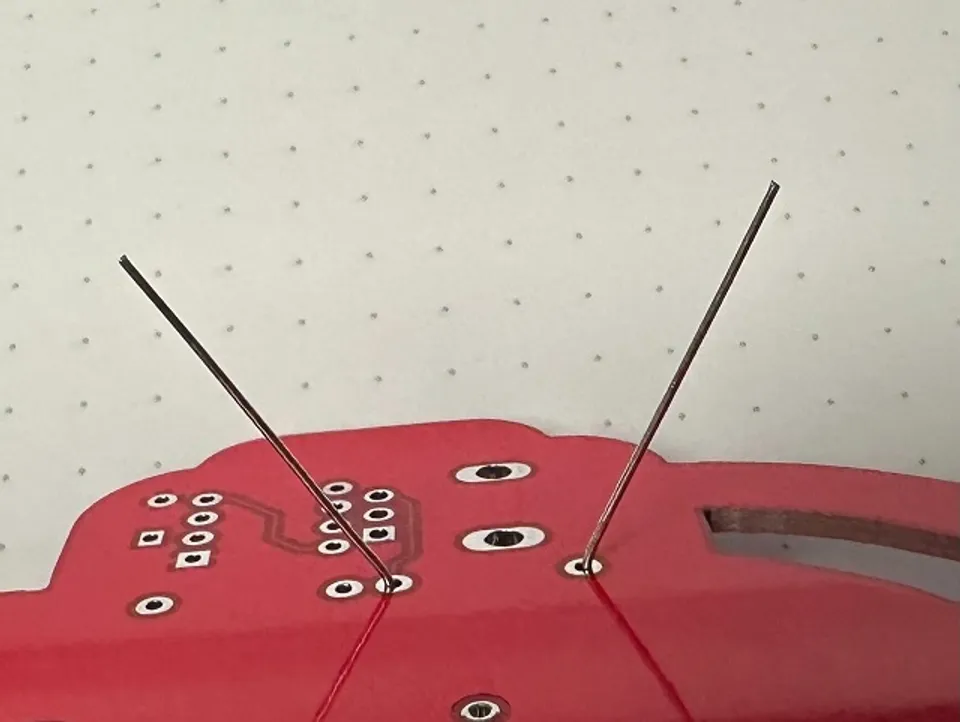

Snu kortet og lodd
Snu kortet og lodd

Snu kortet slik at baksiden ligger opp og lodd fast ledningene som stikker ut.

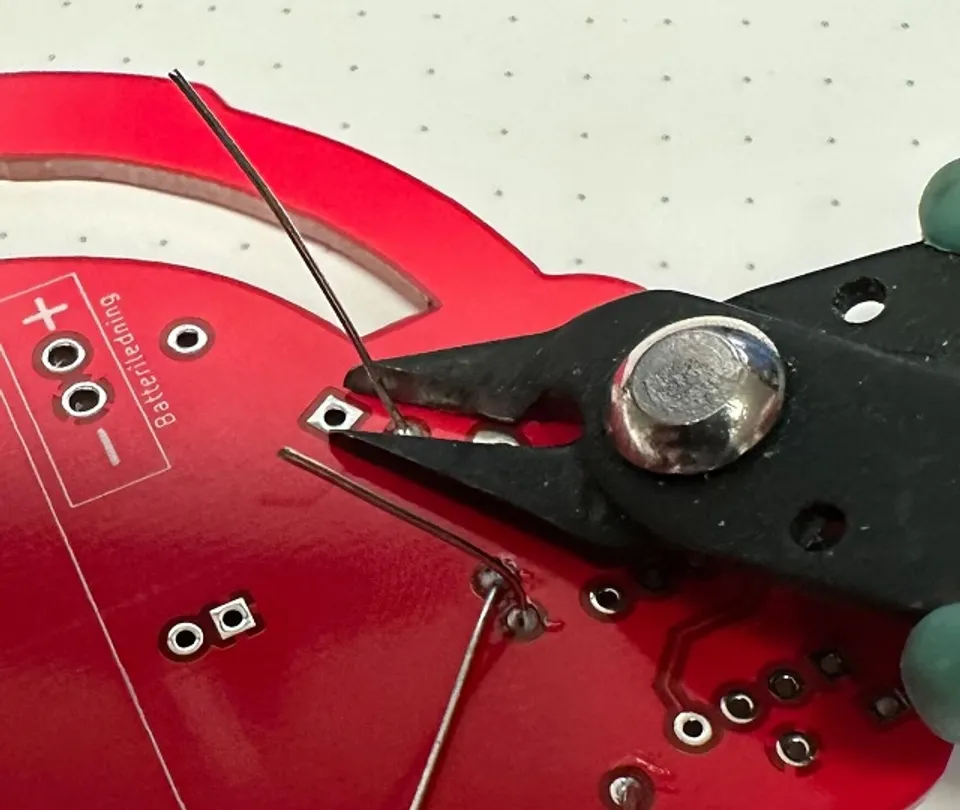

Lodding av motstander
Lodding av motstander

Etterpå klipper du av de ekstra pinnene.

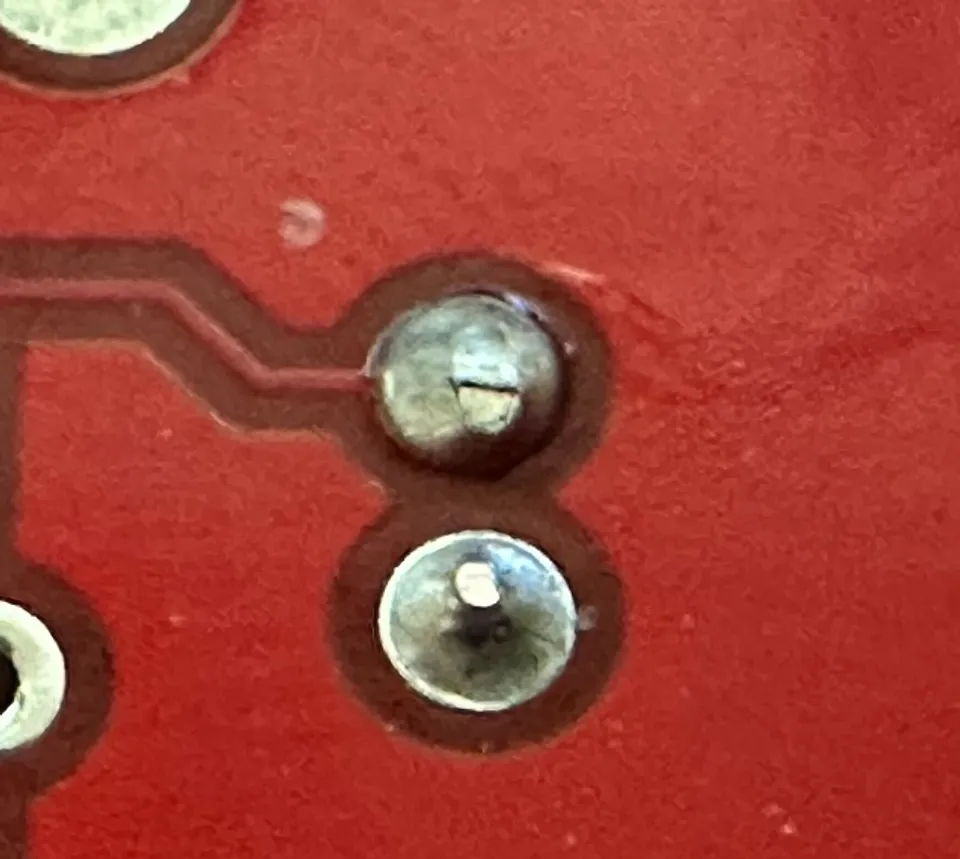

Ferdig loddet motstander
Ferdig loddet motstander

Gratulerer. Du kan nå lodde. Klapp deg selv på skulderen. Bra jobba! (men vi er ikke helt ferdige ennå)

💡 Litt om faste motstander

Fargekoden til disse sier noe om hvilken verdi de har i ohm (“Ohm” Etter Georg Ohm). Jo høyere verdi de har, jo mindre strøm slipper de gjennom.

Kretskortet er merket med “R” + et tall der de faste motstandene skal loddes fast.

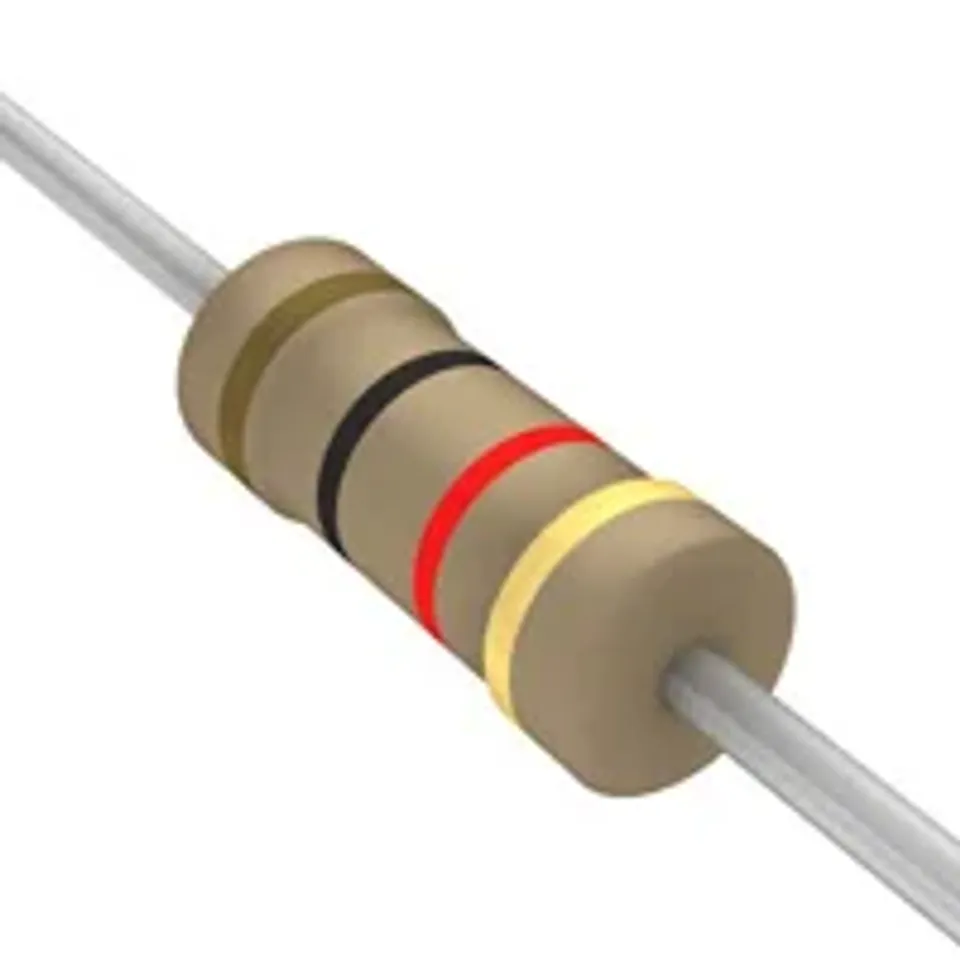

Fast motstand
Fast motstand
ℹ️

En motstand på 0 ohm gir ingen motstand. En motstand på 200 ohm slipper gjennom halvparten så mye strøm som en motstand på 100 ohm. Jo høyere verdi, jo mindre strøm slipper gjennom motstanden.

R3, R4, R6 og R7 i dette settet er faste motstander. Det har ingenting å si hvilken vei disse monteres på kretskortet.

💡 Litt om lysdioder (LEDs)

Disse kalles også for lysdioder. De fungerer på samme måte som en vanlig diode, men de lyser også. Disse må monteres riktig vei for at de skal virke.

Legg merke til at de har en rett kant på siden. Dette er også merket på kretskortet. Pass på at den rette kanten på dioden er på samme side som den rette kanten på merkingen på kretskortet.

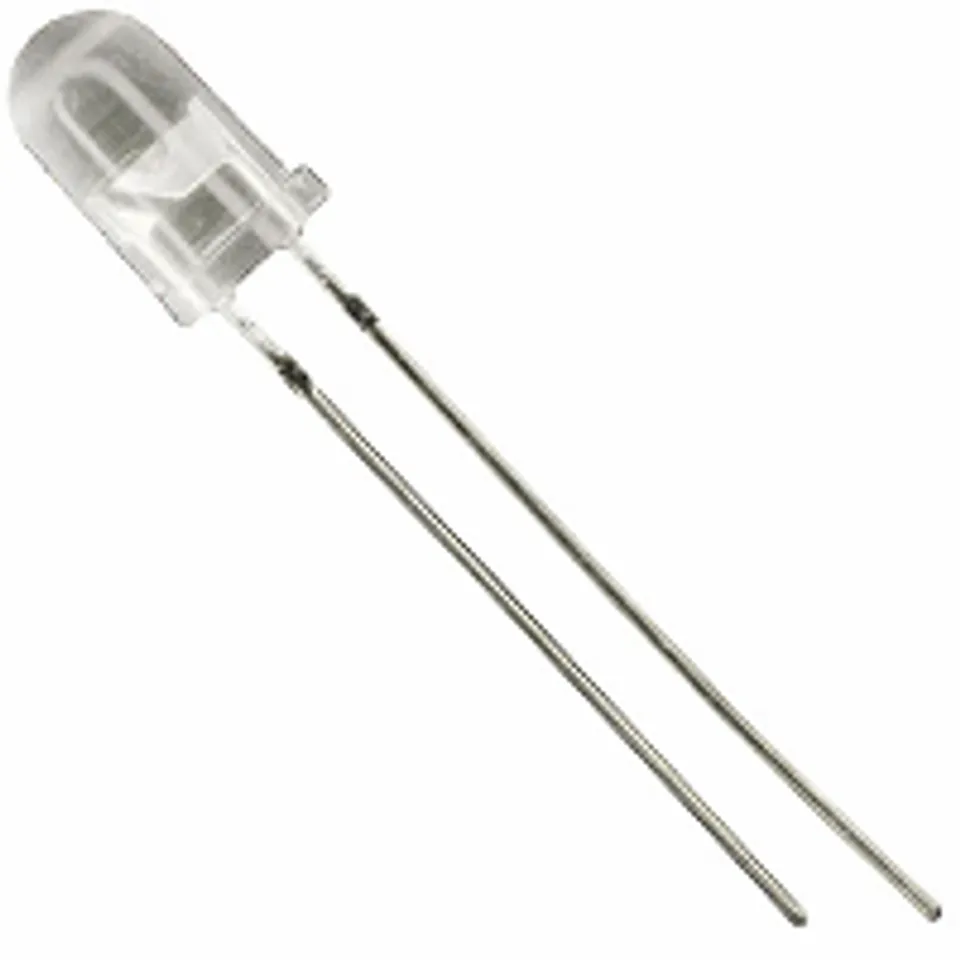

LED
LED

4 🔧 Monter lysdiodene (D1 og D2)

Plassering av LED-er
Plassering av LED-er

Det neste er å montere lysdioder i øynene. Dette er de helt gjennomsiktige komponentene.

⚠️

Pass på at den flate siden på lysdioden står riktig vei i forhold til hvordan D1 og D2 er tegnet på kretskortet. Flat side på lysdioden skal mot flat side på tegningen for at Red Monkey skal kunne ha lys i øynene.

Sett lysdiodene (D1 og D2) på plass og bøy ut ledningene bak, før du lodder de fast og så klipper av de overflødige ledningene.

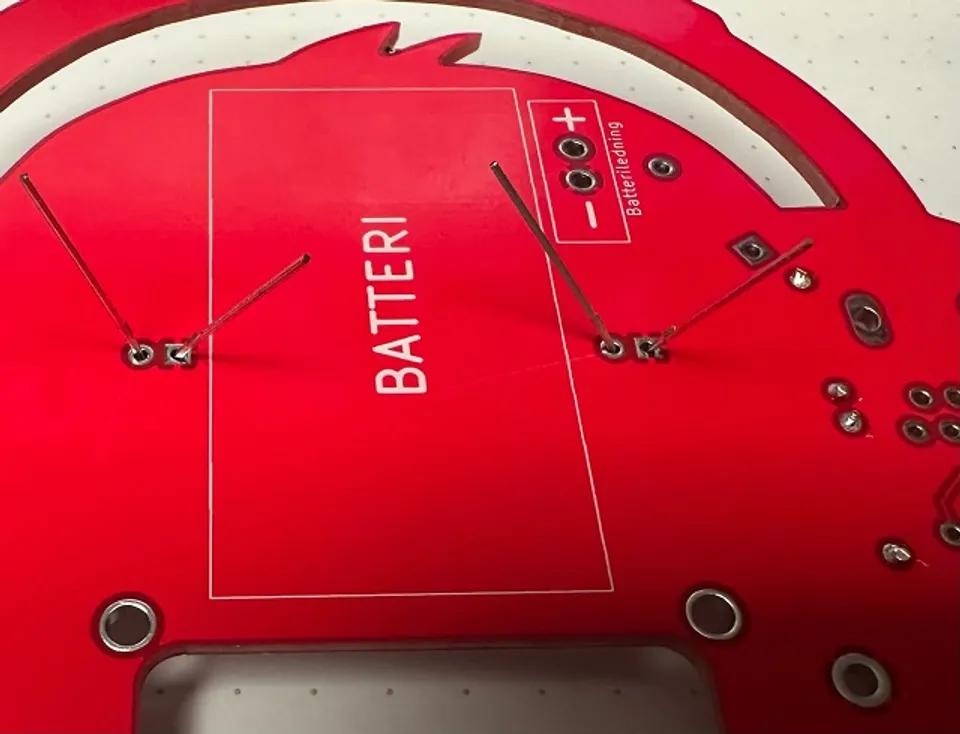

LED-er plassert
LED-er plassert

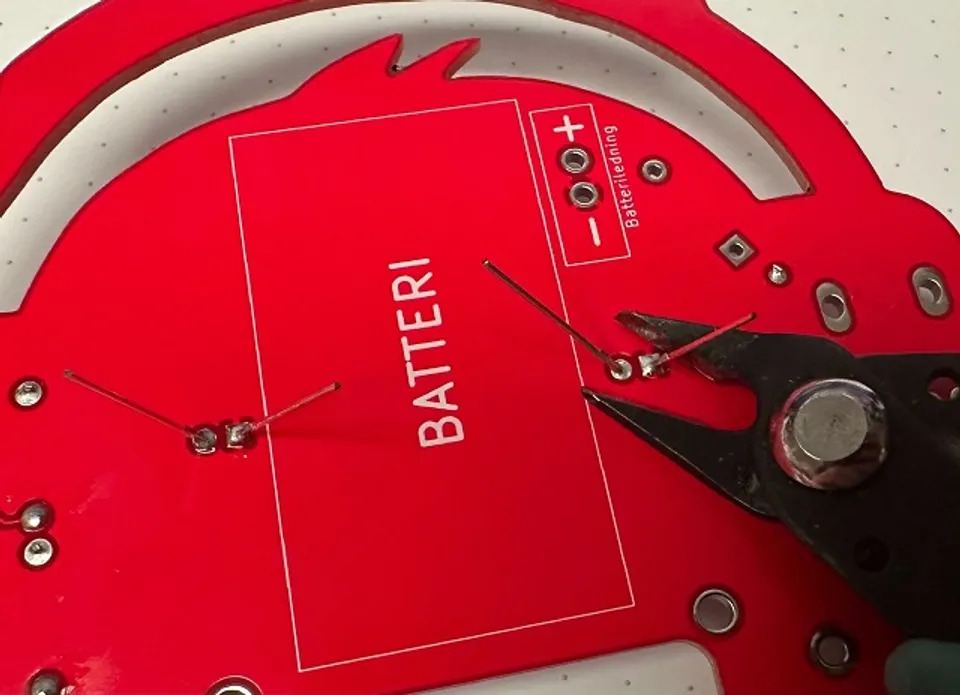

Lodding av LED-er
Lodding av LED-er

💡 Litt om kondensatorer

Tenk på disse som en “bøtte” du kan lagre strøm i. De fungerer nesten som et batteri. De kan lades opp og de kan lades ut.

Kondensatorer kommer i forskjellige størrelser, former og fasonger. Verdien på en kondensator angis i F (“Fahrad”. Til ære for Michael Fahraday).

Det har ingenting å si hvilken vei C1 og C2 monteres på kretskortet (keramiske kondensatorer), men C3 (elektrolyttkondensator) må montere slik at pinnen merket ”-” monteres i hullet for ”-” og pinnen merket ”+” monteres i hullet for ”+”.

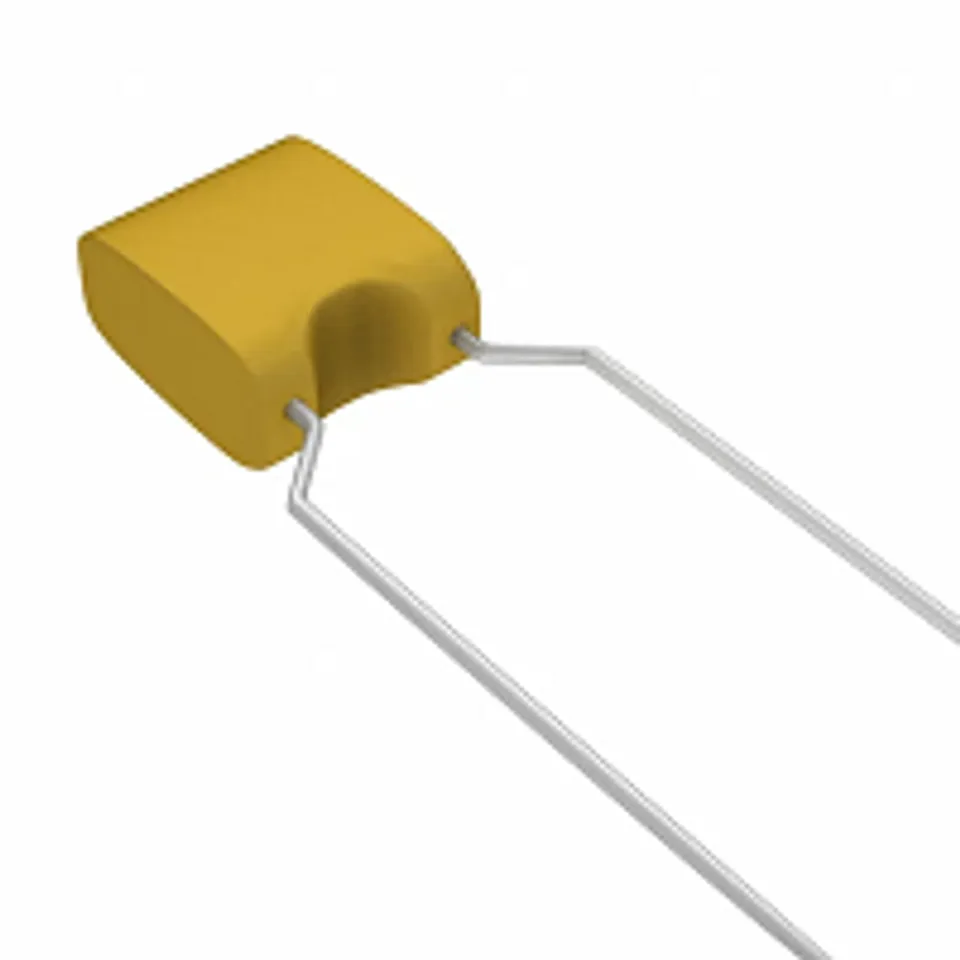

Keramisk kondensator
Keramisk kondensator

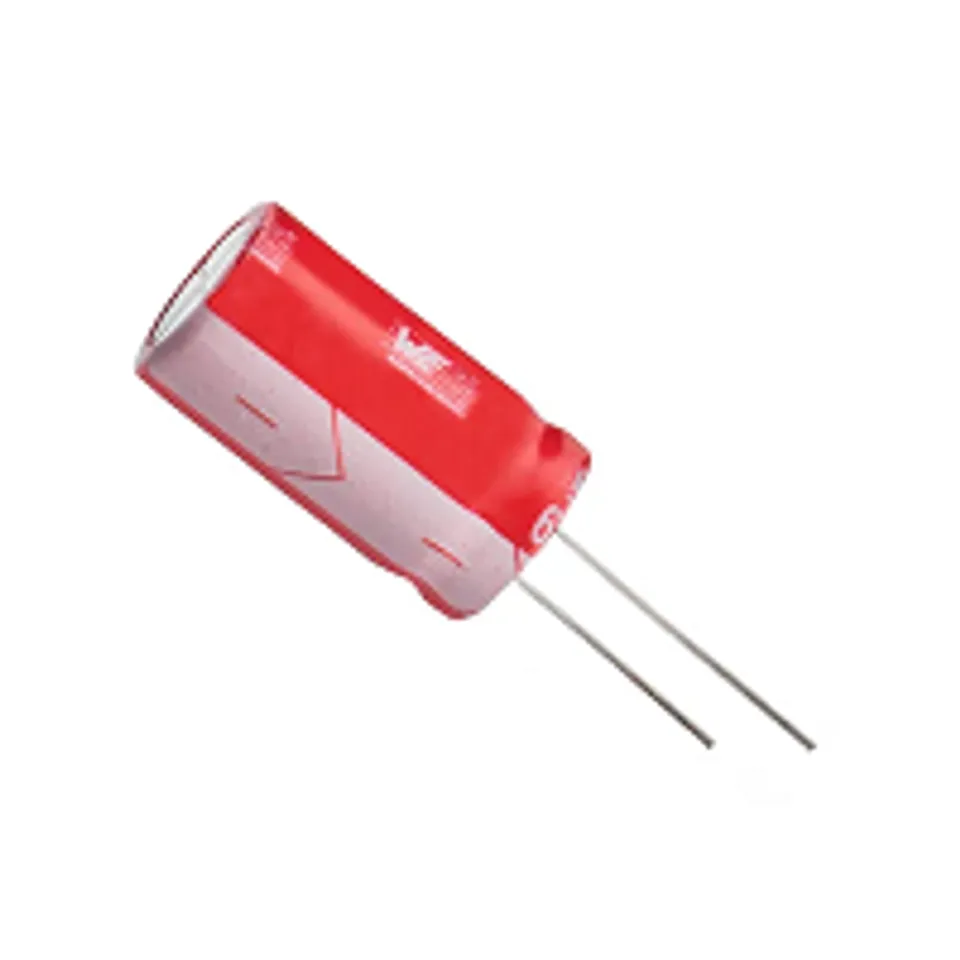

Elektrolyttkondensator
Elektrolyttkondensator

5 🔧 Monter kondensatorene C1 og C2

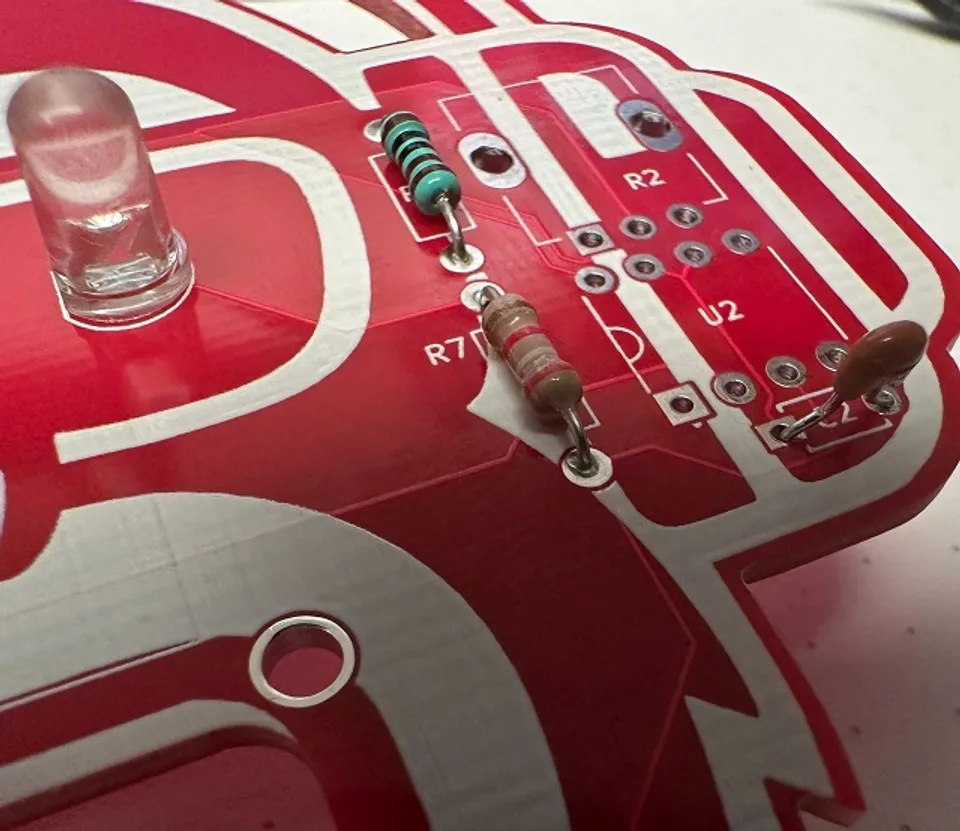

Plassering av kondensatorer
Plassering av kondensatorer

Så skal vi montere kondensatorene. Det er viktig at ikke C1 og C2 bytter plass. C1 må monteres der det står “C1” på kretskortet og C2 må monteres på plassen til “C2” (De ser helt identiske ut, men de har forskjellig verdi).

Bøy ut ledningene på baksiden, snu kortet, lodd dem fast og klipp av på samme måte som før.

Kondensatorer loddet
Kondensatorer loddet

💡 Litt om IC-sokler

Vi skal nå montere soklene til de integrerte kretsene. Disse gjør at vi lett kan bytte ut kretsene senere hvis de skulle bli ødelagt (De er veldig vanskelige å lodde av igjen hvis vi lodder dem rett på kortet).

Soklene har et lite hakk i siden. Pass på at dette står på samme side som markeringen på kretskortet.

6 🔧 Monter IC-soklene

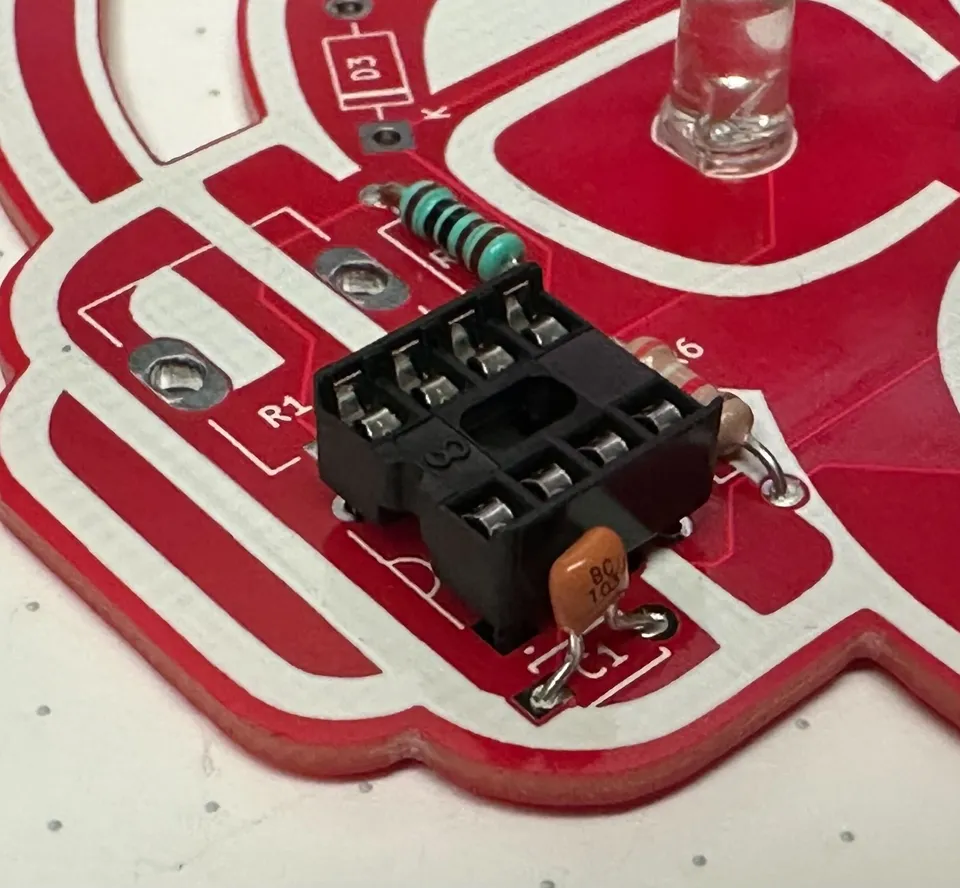

Plassering av IC-sokler
Plassering av IC-sokler

Soklene har mye kortere pinner, men du kan likevel bøye pinnene på baksiden forsiktig ut med fingeren, slik at de henger fast når du skal snu kortet på hodet for å lodde de fast.

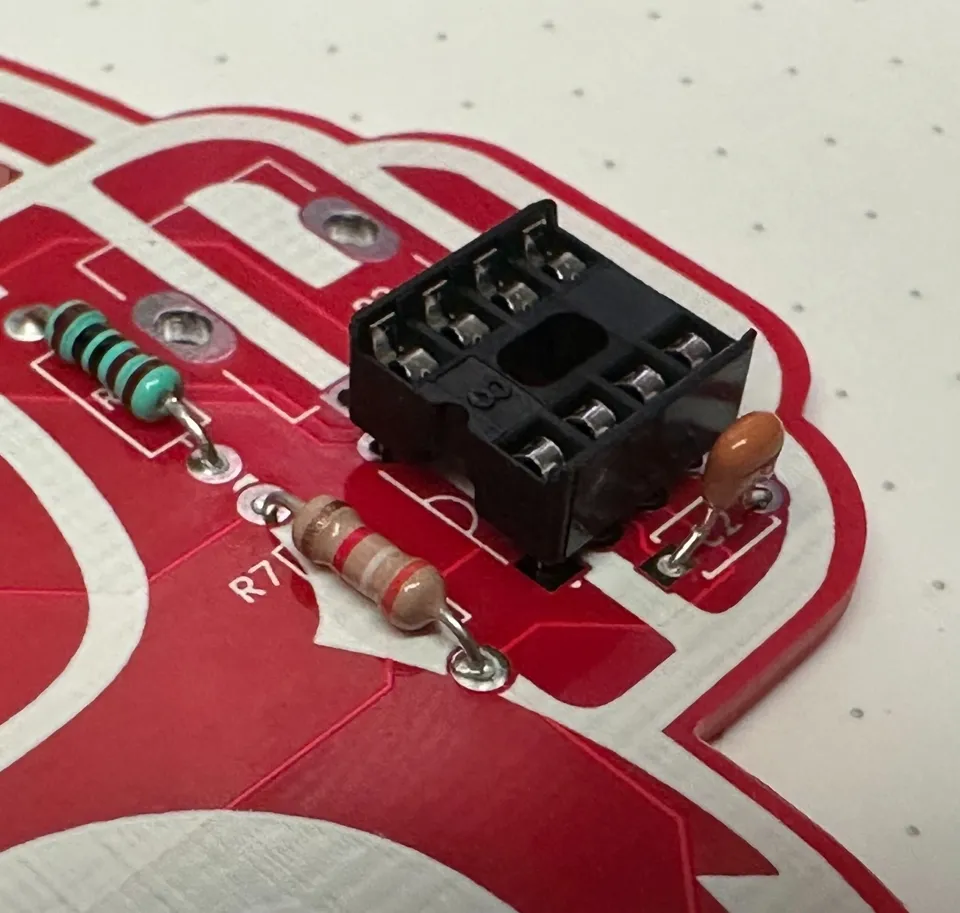

IC-sokler loddet
IC-sokler loddet

💡 Litt om 555-kretser

Dette er komponenter som har andre komponenter inni seg. Det er takket være slike at vi har TV, internett og datamaskiner (blant mye annet). Det er takket være disse at du kan bruke flere timer om dagen på å doom-scrolle på telefonen din.

555 er en gammel integrert krets som gjør en eneste ting. Det er en krets som kan telle. Den har 8 bein og litt avhengig av hva man kobler til de 8 beinene, så kan du få den til å telle på veldig mange forskjellige måter - blant annet, så kan du bruke den til å lage lyder, som du så kan plage venner, lærere eller foreldre med.

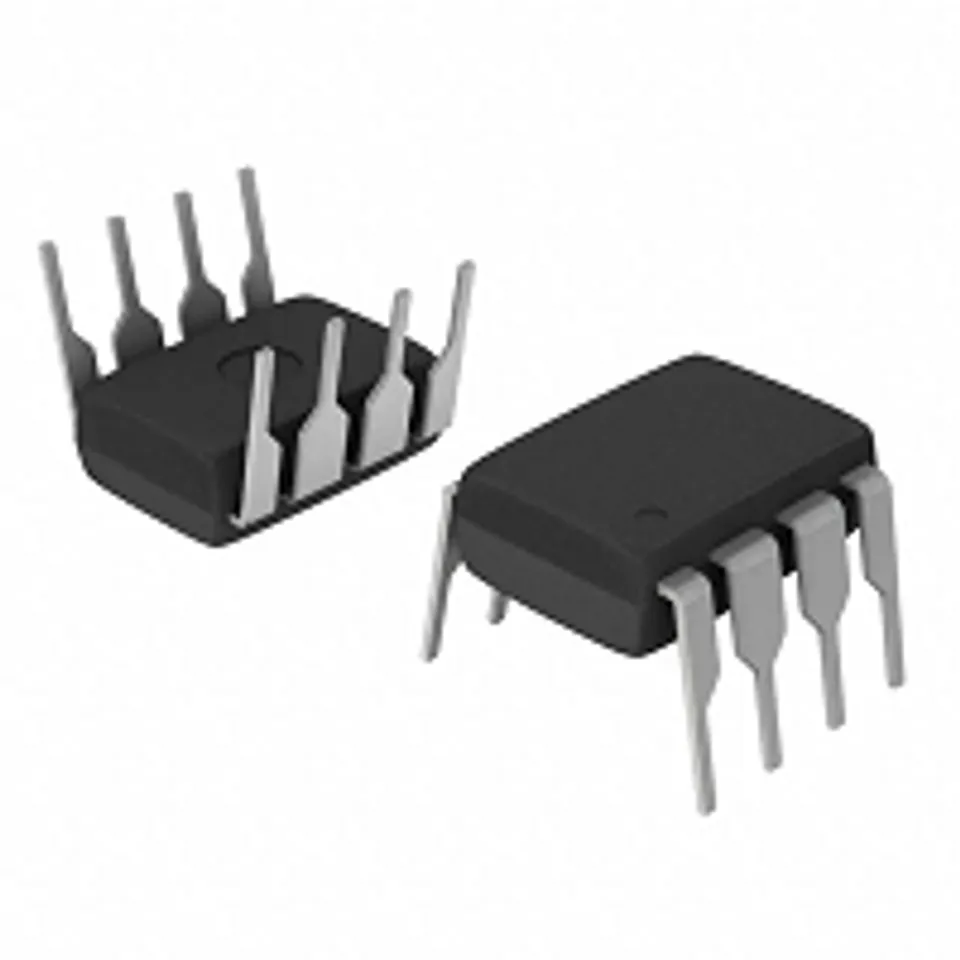

555 integrert krets
555 integrert krets
🚨

Det er VELDIG viktig at den monteres riktig vei. Den har et lite hakk i siden, eller en liten prikk. Dette viser hva som er pinne “1”. På kretskortet, så er siden som pinne “1” er på, merket enten med en tilsvarende prikk eller et lite “hakk” i den ene enden av tegningen.

Siden dette er de to komponentene som kan bli ødelagt hvis man kobler noe feil, så er det alltid lurt å montere i sokler.

7 🔧 Sett inn 555-kretsene

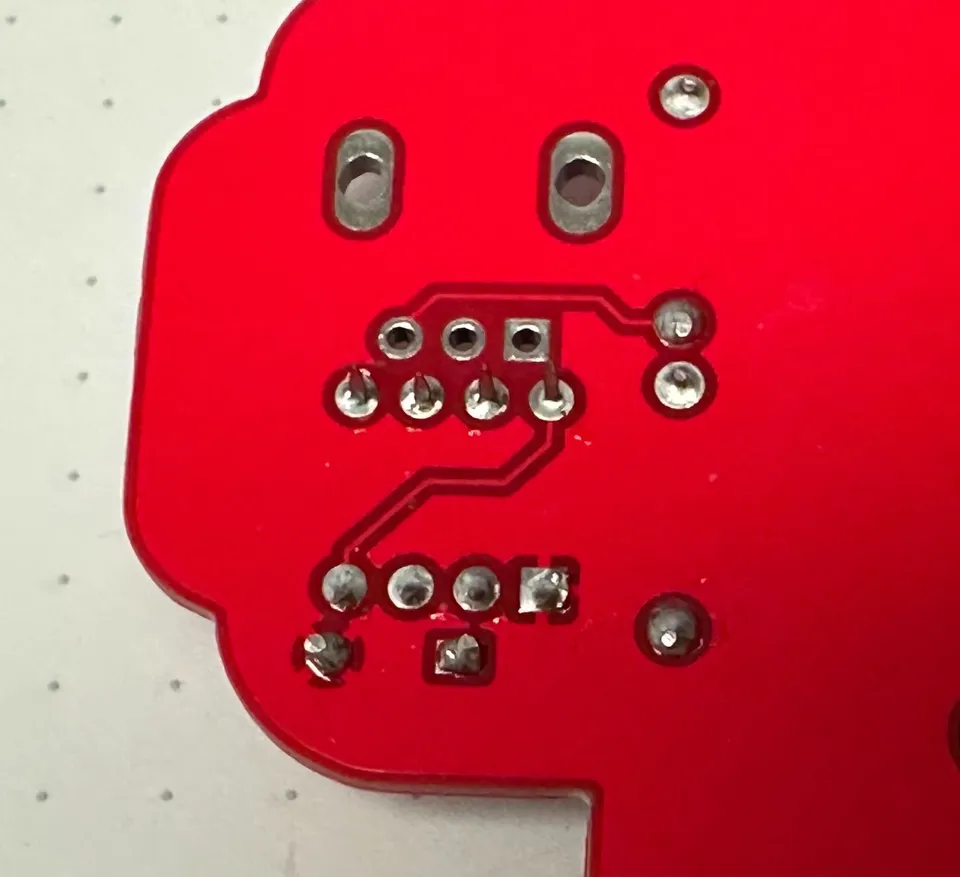

Innsetting av 555-kretser
Innsetting av 555-kretser

Du kan nå sette inn 555-kretsene (innpakket i grå/sølvfarget folie). Dette er det vanskeligste trinnet, så du må være litt forsiktig.

Plasser den ene raden pinner i mot sokkelen først. Deretter holder du på hver side og “lirker” den andre raden av pinner på plass på sin side. Vær forsiktig og ikke trykk for hardt, siden pinnene da kan bøye seg eller treffe utenfor sokkelen. Pass på at alle pinnene hvert sitt hull i sokkelen.

🚨

Pass på at den blanke sirkelen ved en av pinnene er på samme side som “hakket” / merket på siden av sokkelen. Hvis du setter den inn feil vei, så vil den sannsynelig bli ødelagt når du senere kobler til batteriet.

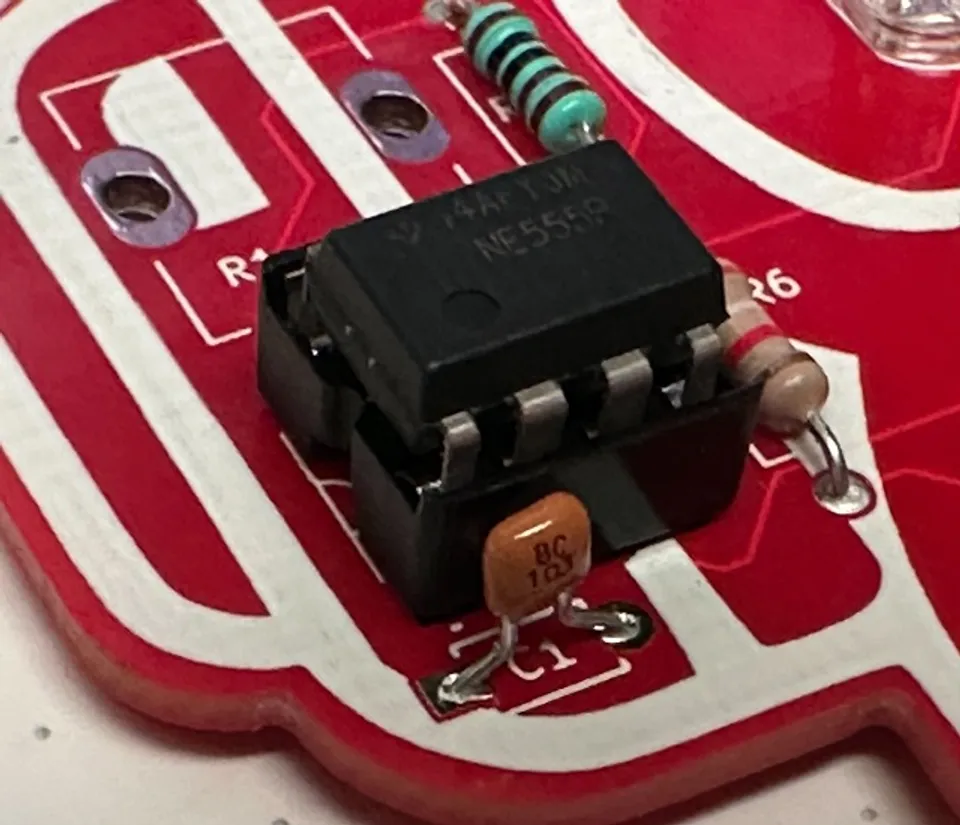

555-kretser på plass
555-kretser på plass

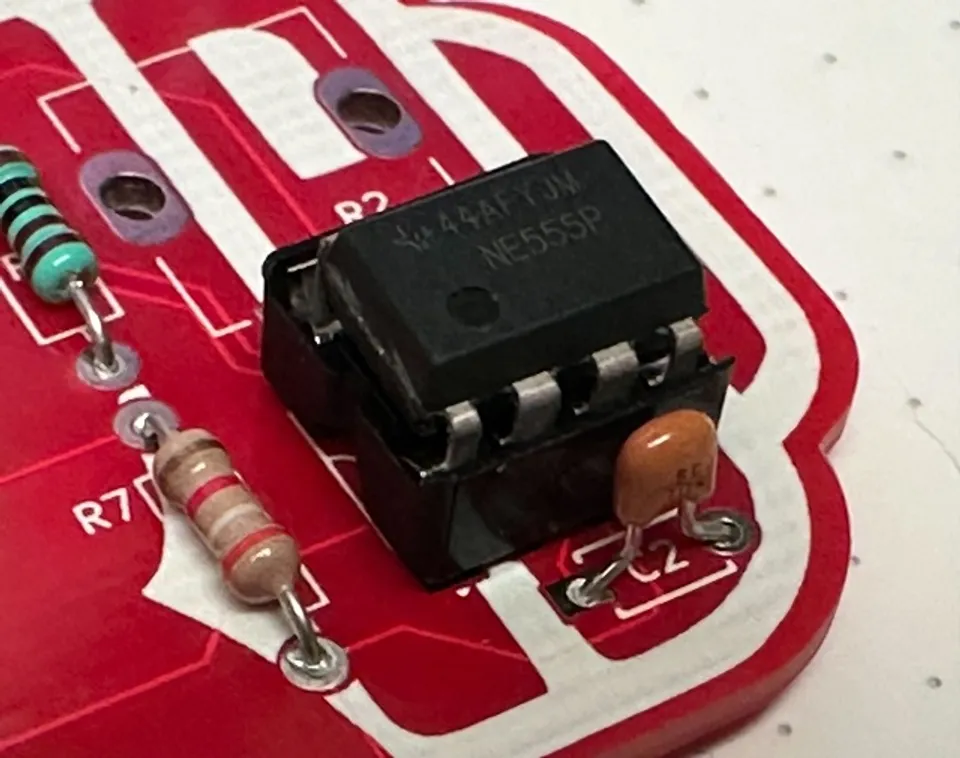

Nærbilde av 555-krets
Nærbilde av 555-krets

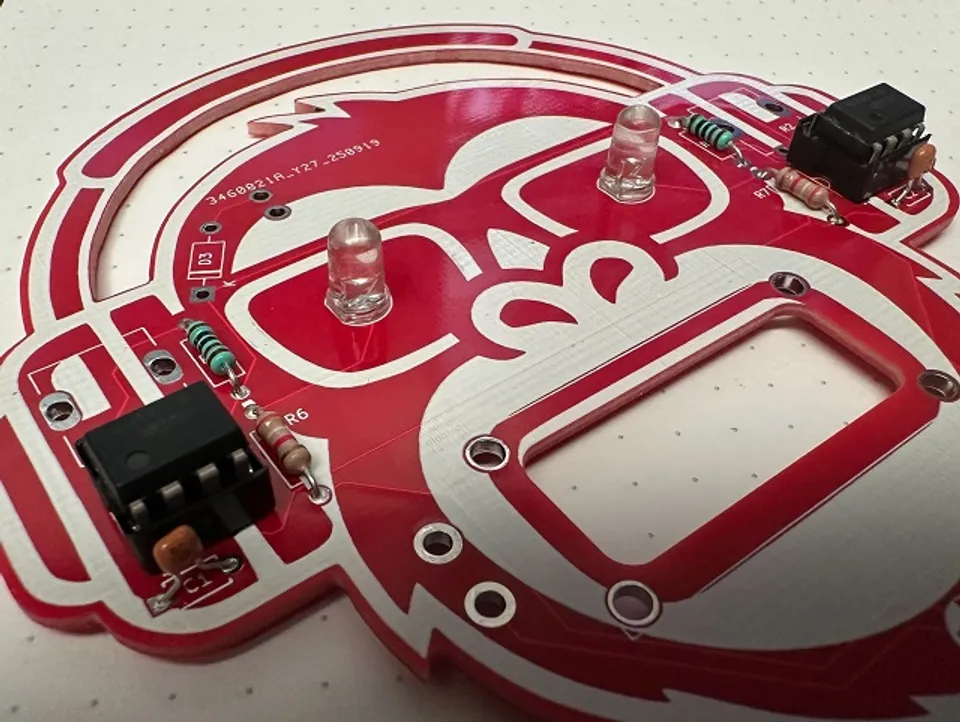

Begge 555-kretser montert
Begge 555-kretser montert

💡 Litt om variable motstander (potentiometer)

Disse kalles også for “potentiometer”. Dette er motstander der du kan variere hvor mye strøm som slipper gjennom. Eksempelvis, så kan et potentiometer på 100kOhm varieres mellom 0 ohm og 100kOhm ved at man skrur på knotten på potentiometeret. Det er slike du kan bruke til å kontrollere hva slags lyder som Red Monkey lager.

R1 og R2 er variable motstander. Disse har 5 pinner, og de passer bare en vei på kretskortet.

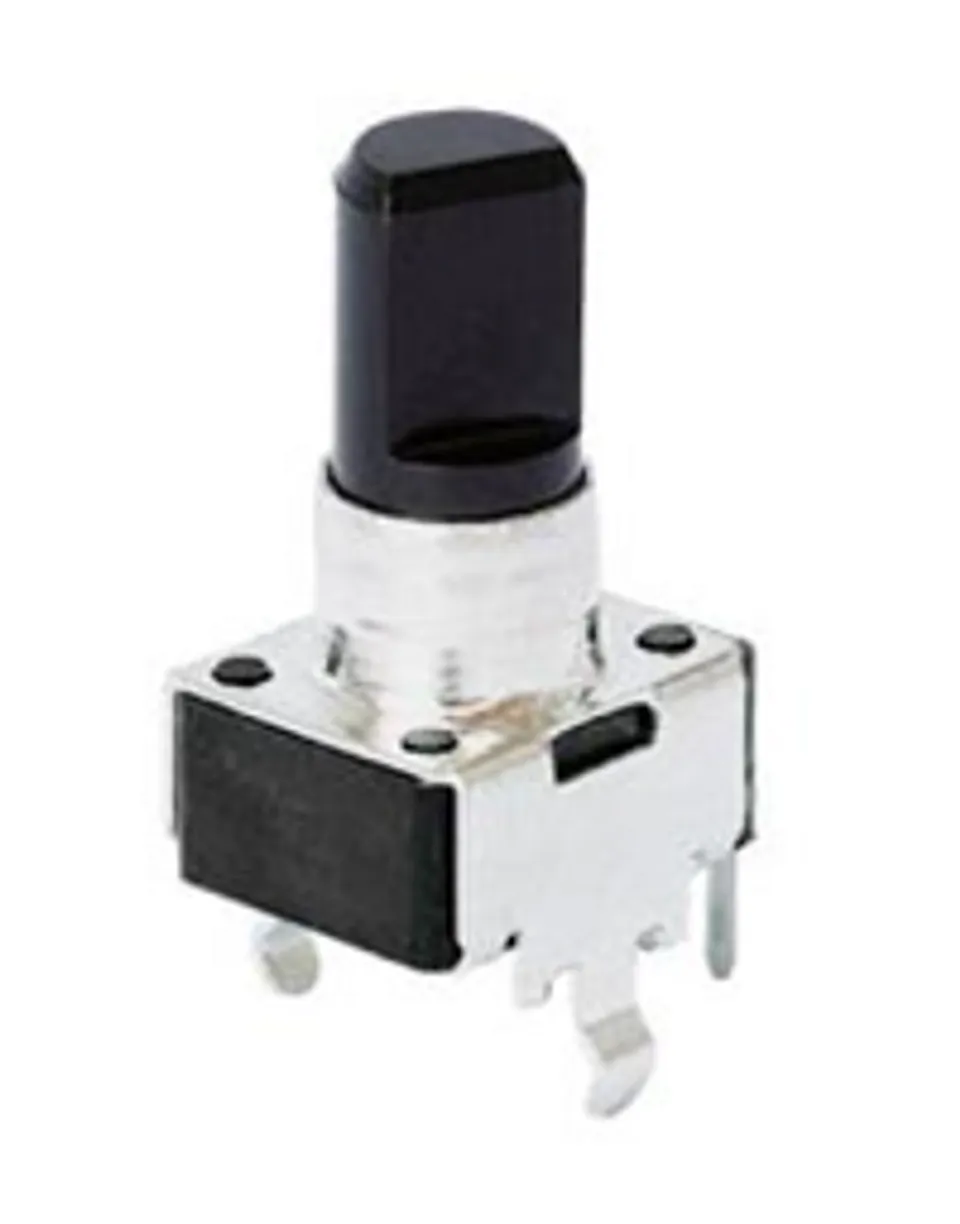

Variabel motstand (potentiometer)
Variabel motstand (potentiometer)

8 🔧 Monter potentiometrene (R1 & R2)

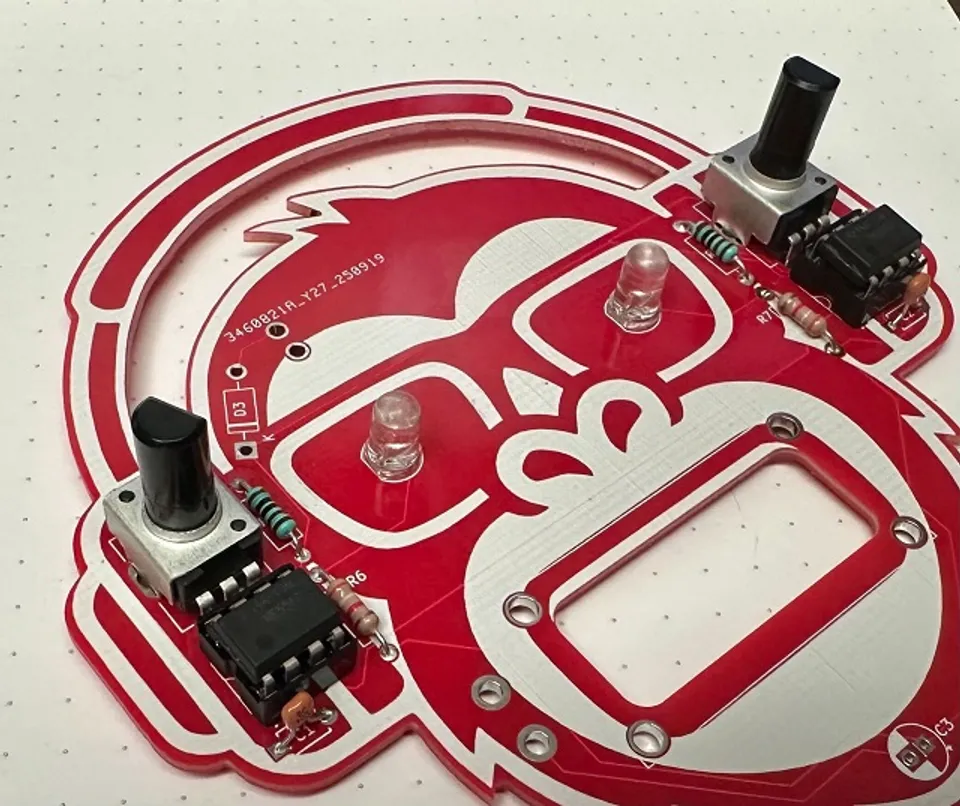

Plassering av potentiometer
Plassering av potentiometer

Det neste steget er å montere potentiometrene (R1 & R2). Disse kan bare monteres en vei og det er det samme hvilket du monterer hvor, siden de er identiske.

Sikt på de tre midterste pinnene først, slik at disse er nede i hullene sine. Deretter presser du litt på de to festeørene på siden og klemmer dem ned på kretskortet før du lodder på baksiden.

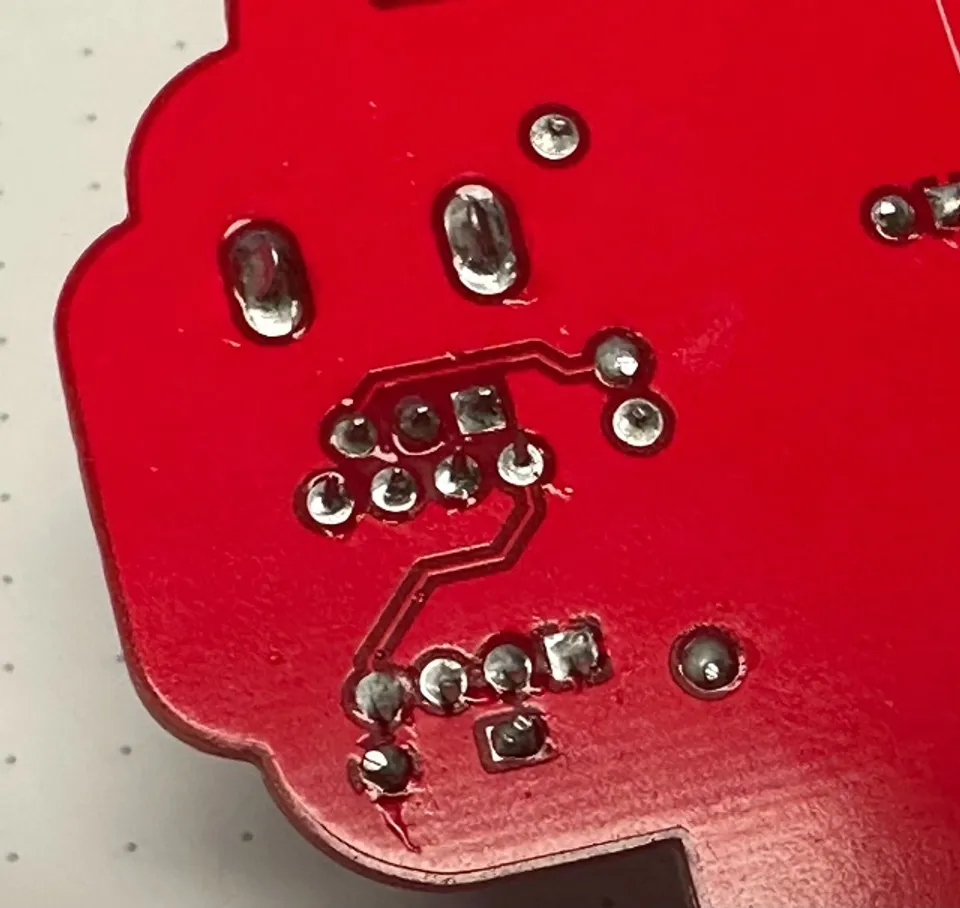

Potentiometer montert
Potentiometer montert

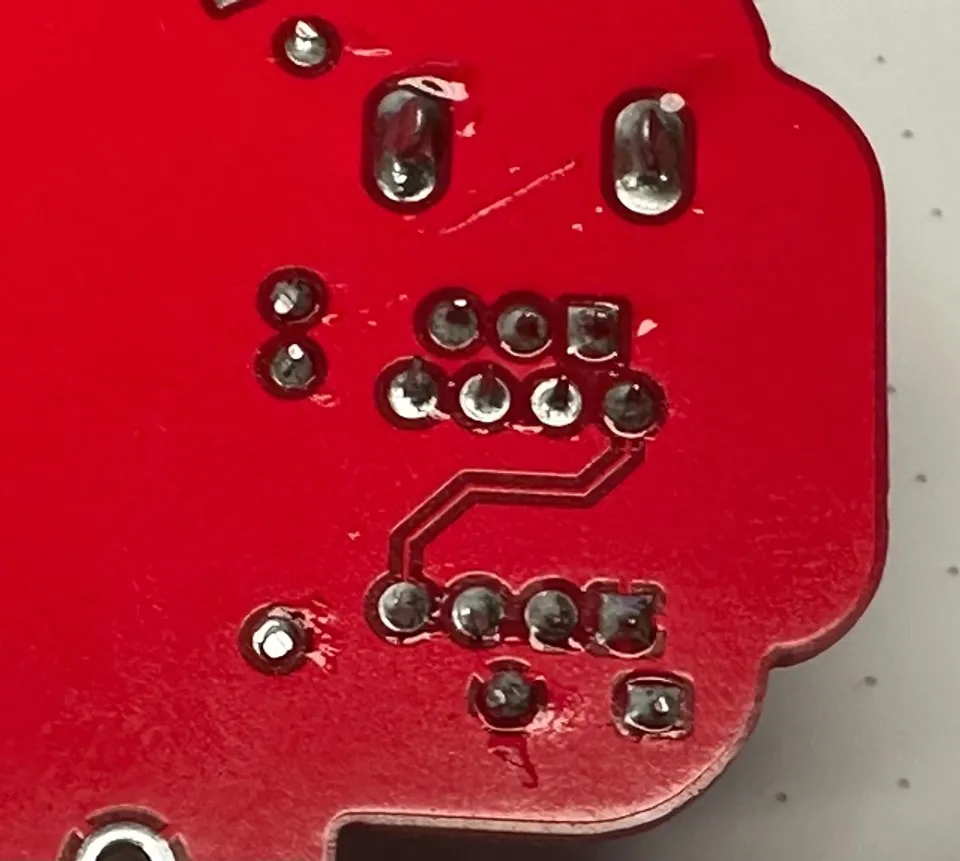

Begge potentiometer montert
Begge potentiometer montert

💡 Litt om dioder

Dette er komponenter som bare leder strøm en vei. Vi kan bruke en sånn for å beskytte kretskortet hvis man ved et uhell skulle koble batteriet feil vei.

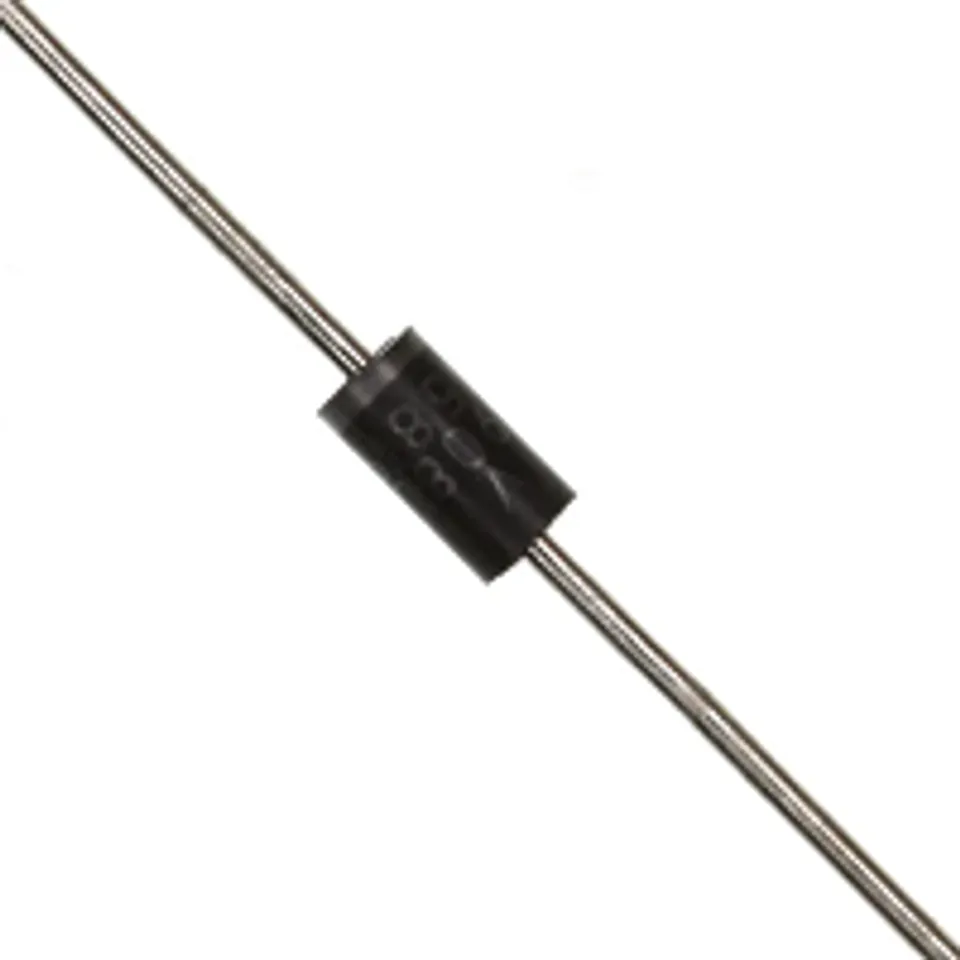

Diode
Diode

9 🔧 Monter D3 og C3

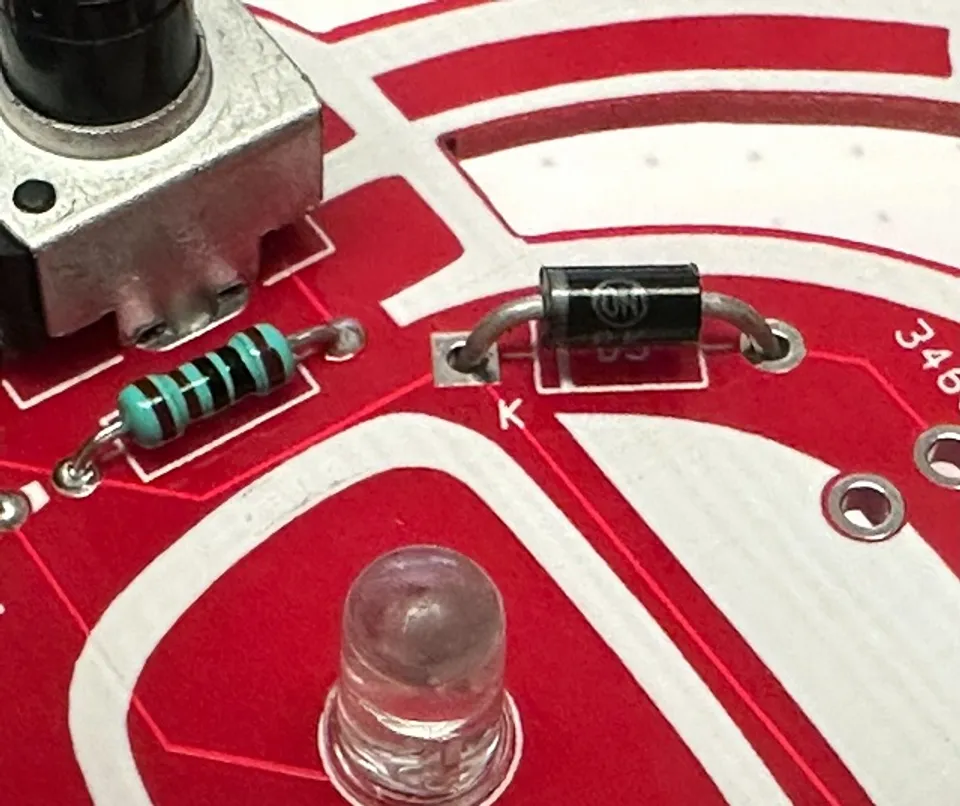

Plassering av D3 og C3
Plassering av D3 og C3

De neste komponentene vi skal montere er D3 og C3. (D3 skal beskytte kretskortet vårt i fall noen skulle putte inn batteriet feil vei.)

⚠️

For D3, så pass på at den hvite stripen på dioden står på samme side som den hvite stripen på symbolet på kretskortet.

⚠️

For C3, så pass på at ”-” på kondensatoren (merket på siden) peker mot det hvite feltet i sirkelen.

Bøy pinnene, monter, bøy pinnene ut, lodd på plass og klipp av på vanlig måte.

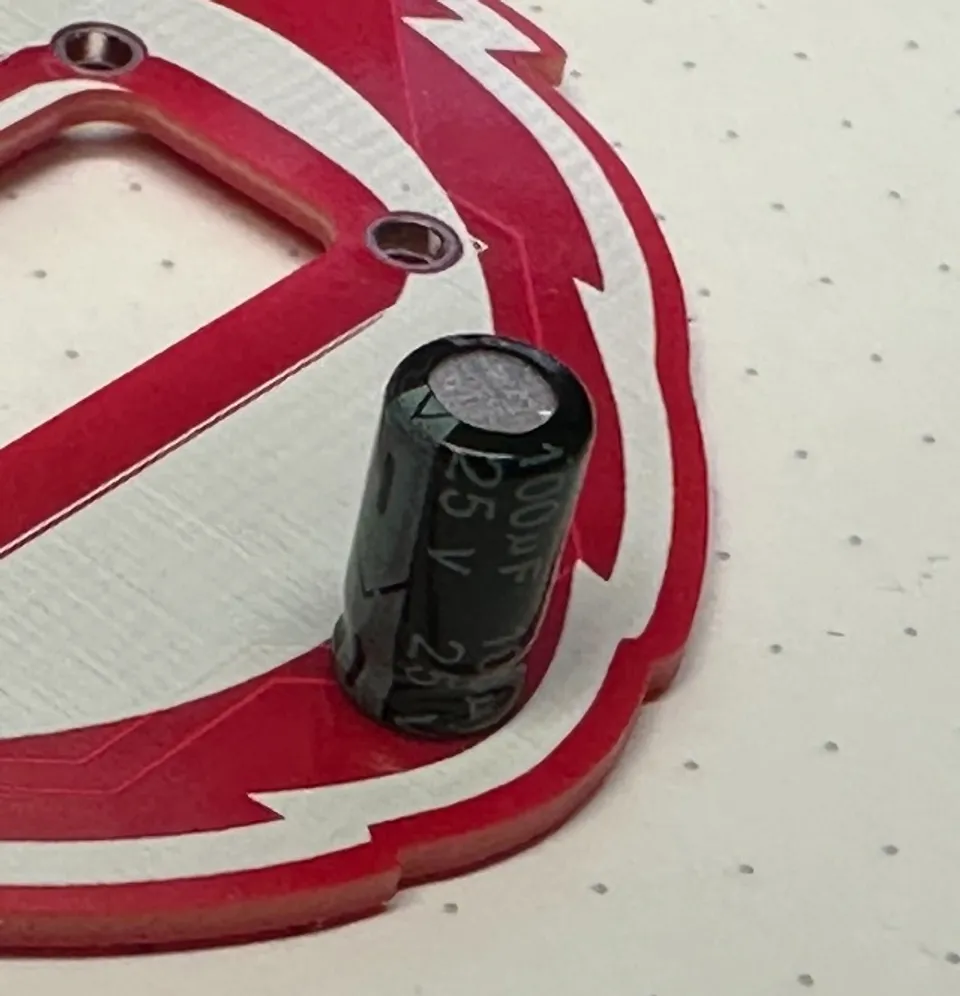

D3 og C3 montert
D3 og C3 montert

10 🔧 Skru fast høyttaleren

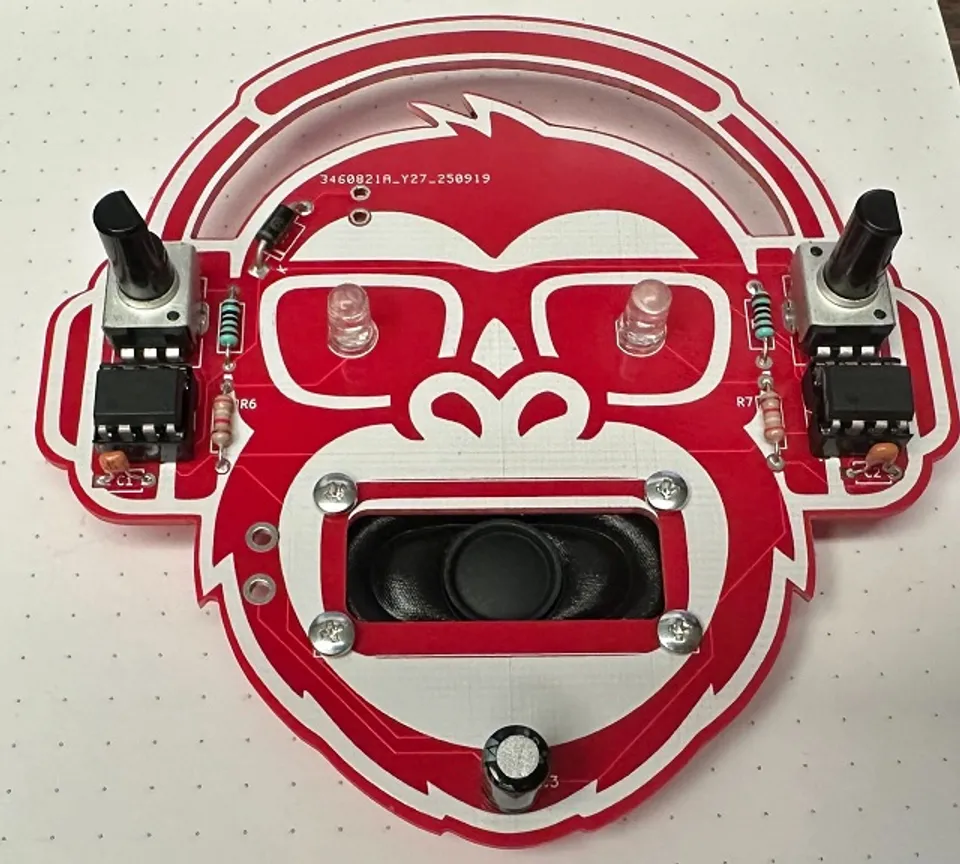

Montering av høyttaler
Montering av høyttaler

Helt til slutt, så skal vi skru fast høyttaleren og lodde fast ledningene til denne. (Du vil nå trenge et lite stjerneskrujern)

Hold høyttaleren på baksiden av kretskortet og stikk inn en av skruene fra oversiden. Skru den helt inn i et av hullene i høyttaleren. Fortsett så med de andre skruene inntil alle er festet. Skru litt med fingrene først og bruk deretter skrujern for å feste den helt.

Snu deretter kretskortet på hodet. Lodd så en ledning mellom hver av terminalene på høyttaleren og hullene i kretskortet på siden av høyttaleren.

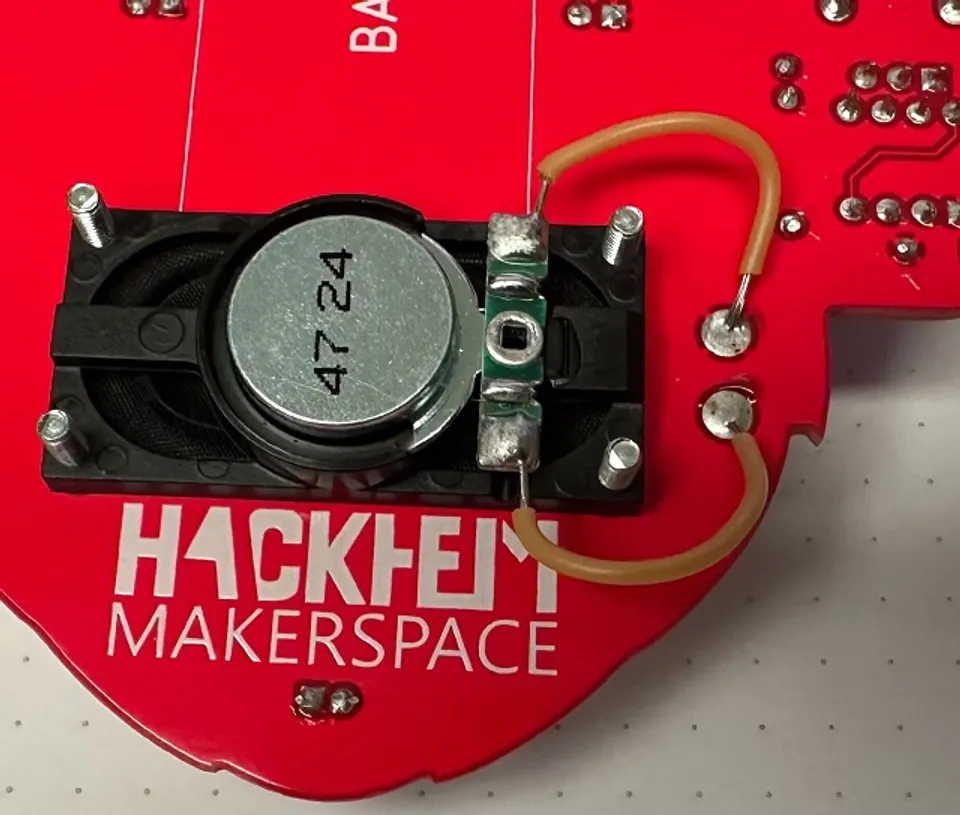

Høyttaler montert og loddet
Høyttaler montert og loddet

11 🔧 Monter batterikontakten

Det helt siste skrittet er å lodde fast batterikontakten på baksiden av kortet.

⚠️

Rød ledning loddes til ”+” og svart ledning til ”-”

Batteriet eller batteripakken kan så festes på baksiden med dobbeltsidig tape. Når du kobler til batteriet, vil Red Monkey begynne å lage lyd. Ved å vri på de svarte knottene på potmetrene, så kan du så eksperimentere videre (og sannsynligvis drive lærere og foreldre til vanvidd hvis du bruker et 9V batteri).

Bra jobba!

💡 Batterier og lyd

“Red Monkey” er bråkete. Hvor høy lyd byggesettet lager når det er ferdig er avhengig av spenningen på batteriet du velger å bruke. Lav spenning gir lav lyd og høy spenning gir høy lyd.

Det minste batteriet du kan bruke er 4.5V (Lyden er da ganske lav). Den absolutt største batteripakken du kan bruke er 15 V (Lyden er da ekstremt høy). 9V er “sånn passe” mht lydnivå, men læreren din er kanskje uenig i dette.

🚨

Høyere spenning enn 15V vil ødelegge flere av komponentene på kortet.

Kretsen som ligger til grunn i dette byggesettet ble først beskrevet av Forrest Mimms i 1979. Du finner den igjen i boken “The Forrest Mimms Engineer’s Notebook”, sammen med masse andre forskjellige kretser. Mange av disse kan dessverre ikke bygges i dag, siden flere av komponentene som brukes der ikke produseres lenger. “555” er et unntak.
